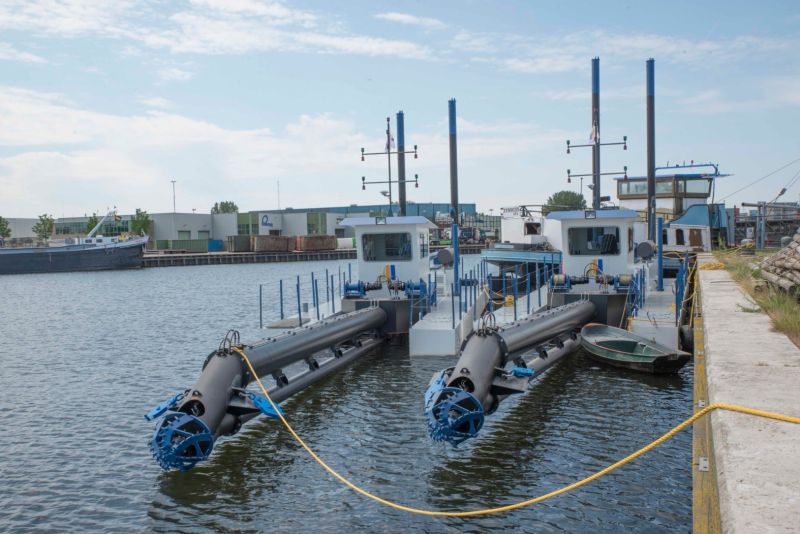

  1. Scherblockabsaugung-Baggereinleitung
Dieses ist eine Art Nichtselbst angetrieben, Absaugungbagger des hydraulischen Scherblockes, mit Typen der Pontons abbauen und kann Montage am Arbeitsplatz sein. Gerä T auf dem Bagger sind als Faltenbalge: Einheit ü Berquerend, bohrt anhebende Einheit der Scherblockstrichleiter, Laufkatzeeinheit, hydraulische Einheit fü R das Anheben und unten und Plattformkran. Der Arbeitsprozeß Ist, wie folgend: Der Messerkopf schnitt den Sand und den Schlamm Underwater fü R Mischung des Schlamms, dann durch die ausbaggernde Pumpe, dann durch Rohrleitung, um Schlamm zum Arbeitsplatz zu schicken.

2. Liste fü R Scherblockabsaugungbagger


Modell	Zoll	Wasserstrom	Feste Sandkapazitä T	Ausbaggernde Tiefe	Abstand
HL150	6 Zoll	550m3/h	110cubic meter/h	Maximum 6m	600m
HL200	8 Zoll	800m3/h	160cubic meter/h	Max. 8m	800m
HL250A	10 Zoll	1100 m3/h	220 Kubikmeter /h	Max. 10m	1100m
HL250B	10 Zoll	1450m3/h	290cubic meter/h	Max. 10m	1100m
HL300	12 Zoll	2500m3/h	500cubic meter/h	Max. 12m	1200m
HL300A	12 Zoll	2500m3/h	625cubic meter/h	Max. 20m	1700m
HL350	18 Zoll	3000m3/h	600cubic meter/h	Max. 15m	1500m
HL450	18 Zoll	3500m3/h	700cubic meter/h	Max. 15m	1500m
HL450A	18 Zoll	3500m3/h	875cubic meter/h	Max. 20m	1800m
HL500	20 Zoll	6000m3/h	1200cubic meter/h	Max. 15m	2000m
HL500A	20 Zoll	6000m3/h	1500cubic meter/h	Maximum 20m	2000m
HL600	24 Zoll	8000m3/h	1600cubic meter/h	Max. 18m	1800m

Anwendung
1. Bagger wird fü R Reinigungsfluß Feinkohle, Sandproduktion und Bergbauprojekt verwendet
2. Suitable fü R Hochleistungsgeschä Fte in den tropischen Klimata und in geschü Tztem Wasser

Specfication
Straß E 1. Fully transportfä Hig und abmontierbar
Behä Lter 2. The ist konstruiertes kü Stenwä Rts bestimmt fü R Geschä Fte
besteht kompletter Bagger 3. The einem Hauptponton und aus vier seitlichen Pontons
Pontons 4. Side werden zum Hauptponton durch Hochleistungsstahlaugen eingehangen und
Stifte an der Unterseite des Rumpfs mit Schraubenanschluß Auf Plattformniveau



Bagger LOA	41.0m
Rumpfgrö ß E (L× B× H)	31.0× 9.3× 3.2m
Hauptponton (L× B× H)	18.2× 3.7× 3.2m
Seitlicher Ponton (L× B× H)	28.0× 2.8× 3.2m
Zelle	Sein abbauen und neu zusammenstellen leicht, kann Kastenstruktur, niedrigere Anlieferungskosten
Hauptmotormarke u. -energie	Weichai-MANN /2190kw
Hilfsmotor brand& Energie	Jichai/450kw
Hafengenerator	30GF/Cummins
Ausbaggernde Pumpe	Warman Technologie
Abflussrohr innerer Durchmesser.	600mm
Kopf	63m
Ausbaggernde Tiefe des Maximums	16m
Wasserstrom	5500m ³ /h
Feste Sandkapazitä T	1100m ³ /h
Einleitungabstand	2000m
Messerkopf Durchmesser	2050mm
Scherblockenergie	300kw
Entwurf	1.7m
Distanzadresse	385T
Hydraulisches Kontrollsystem	PLC Siemens
Drahtseil, das Kraft zieht  (Anhebende Handkurbel) *Quantity	160KN *1
Drahtseil, das Kraft zieht  (Handkurbel ü Berquerend) *Quantity	100KN *2
Geschä Ftsraum	Justierbarer Stuhl, bewegliche Seitenscheibe, Luftzustand, PLC-System, Signallichter und Flutlichter
Gesamtgewicht	370T
Gesamtenergie	2640kw
Gesamtbrennö Lverbrauch	396L/H

3. Technische Bedingungen fü R Absaugungbagger des Scherblockes 24inch mit doppelten ausbaggernden Pumpen

Ausbaggernde Tiefe 45° Des Maximums	20m
Einleitungabstand	2000m
LOA	46m
Bagger nach Montage	Length* width* Tiefe 39*10.5*2.75m
Motorraumponton	Length* width* Tiefe 18.15*3.5*2.75m
Seitlicher Ponton	Length* width* Tiefe 38*3.5*2.75m
Zelle	Kann sein abbauen und montieren an der Funktionssite
Durchschnittlicher Entwurf	1.7m
DurchmesserAbflussrohr	500mm/20inch
DurchmesserSaugrohr	650mm/26inch

EINE ALLGEMEINE ANORDNUNG
Gerä Tenanordnung das folgende:   Von Vorderseite zu Rü Ckseite des Baggers
1) Scherblock
2) Scherblock-Strichleiter- und Saugrohr
3) Strichleiter
4) Schwingenhandkurbeln (2 Sets)
5) Strichleiterhandkurbel (1 Set)
6) funktionierende Kabine
7) Dieselmotor-Generatorset des Hafens
8) Plattformkran
9) Baggerpumpe
10) Getriebe
11) Hauptsä Chlichdieselmotor
12) Zusatz Dieselmotor
13) Generator und Hochdruckhydraulikpumpe, emergency Hydraulikpumpe
14) Bohren und bohren das Hochziehen von RAMas (jede 2 Sets)

B. MERKMALE
1) vollstä Ndig montiert und vor Anlieferung vö Llig geprü Ft
2) einfache, schnelle Montage und Abbau
3) Normalausfü Hhrung, frü He Anlieferung und niedrigen Preis erlaubend
4) Ersatzteile erhä Ltlich von den Aktien
5) frei fü R ein Set Ersatzteile
6) an jeden mö Glichen Standort in dem Notwendigkeitsausbaggern entbunden werden kann
7) verantwortlich fü R Installation und Training der Bediener im ausbaggernden Platz
8) transportfä Hig durch Straß E, Schiene oder Meer
9) zuverlä Ssige Motorfä Higkeit, ausbaggernde Pumpenfä Higkeit und Hydraulikanlage
10) Kü Hlsystem des Sü ß Wassermotors
11) Leistungsfä Higer Kraftstoffverbrauch
12) Einmann Bagger durch programmierbaren Logik-Controller (PLC-System) betreiben
13) Klimaanlage - Behä Lter-Standardgerä T
14) Groß E Auswahl der Sonderausrü Stung erhä Ltlich
